 Hyper Clean 产品简介 |
Hyper Clean Series是非接触式 Surface Cleaning设备，适用于清洁平整面板及成型配件、结构化产品。
旋转喷嘴通过在产品表面形成轻微震动&龙卷风式的气流来清洁产品表面的微小异物。
|
| Hyper Clean 特点 |
◈ 引起空气脉动及如台风似的强力乱流的 Multi-Rotating Nozzle 。
◈ 封闭式结构，强大的真空吸力扩展槽。
◈ 高效率设计的 Aluminum alloy Chamber & Suction guide & stainless steel (Rotating nozzle) 。
◈ 使用压缩空气启动，安装及维护容易。
◈ 均等的 Nozzle RPM和均等的异物收集。压缩空气在0.6bar(0.06Mpa)~3.5bar(0.35 Mpa) 有效范围内维持相同RPM.
◈ Hyper Clean从 100mm到 2000mm 以 100mm 单位供应。
◈ 也可以把 2台连接起来使用。
|
| Hyper Clean 启动原理 |

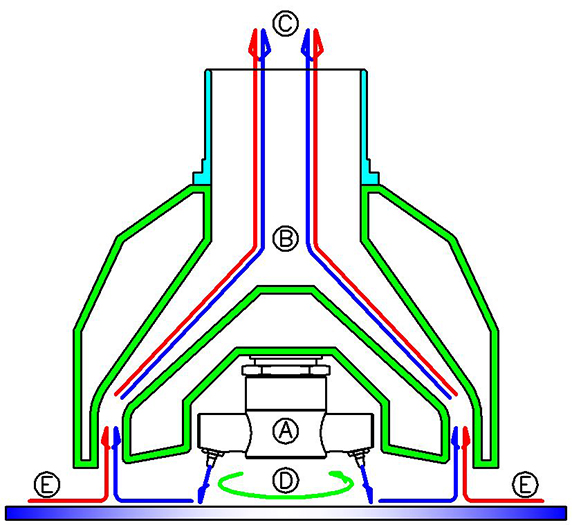

| Multi Channel Nozzle(A)是以 CDA(压缩空气）为动力能源高速旋转，利用伯努利定理产生脉动和乱流(D) ，从而形成低压/上升气流来清除表面灰尘和异物，使诱导空气(E)一起 Suction到Channel(B)内部，通过(C)方向排出到外部集尘装置 （Na-Series）收集异物。
|

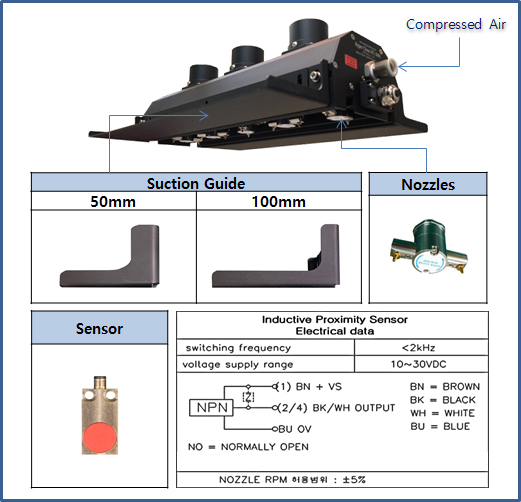

| Hyper Clean 结构说明 |

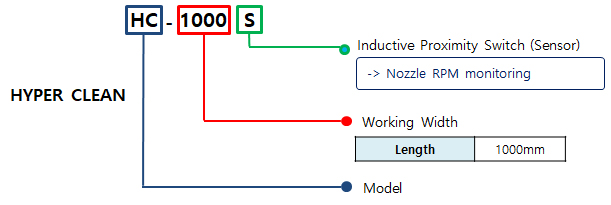

| 型号选择方法 |
| Hyper Clean 产品规格 |
 |
Model |
Dimension
W x H x L(S) |
Nozzle &
Sensor
|
排气
数量 |
Max. CDA 消耗量
(LPM) |
集尘器容量/ 静压
(CMM) / (mmAq) |
重量
(Kg) |
| HC-100 (S) |
265 x 155 x 106 (121) |
1 |
1 |
320 |
4 / 200 |
1.8 |
| HC-200 (S) |
265 x 155 x 206 (221) |
2 |
1 |
640 |
8 / 200 |
3.6 |
| HC-300 (S) |
265 x 155 x 306 (321) |
3 |
2 |
960 |
12 / 200 |
5.4 |
| HC-400 (S) |
265 x 155 x 406 (421) |
4 |
3 |
1,280 |
16 / 230 |
7.2 |
| HC-500 (S) |
265 x 155 x 506 (521) |
5 |
3 |
1,600 |
20 / 230 |
9 |
| HC-600 (S) |
265 x 155 x 606 (621) |
6 |
4 |
1,920 |
24 / 230 |
10.8 |
| HC-700 (S) |
265 x 155 x 706 (721) |
7 |
5 |
2,240 |
28 / 230 |
12.6 |
| HC-800 (S) |
265 x 155 x 806 (824) |
8 |
5 |
2,560 |
32 / 230 |
14.4 |
| HC-900 (S) |
265 x 155 x 906 (924) |
9 |
6 |
2,880 |
36 / 230 |
16.2 |
| HC-1000 (S) |
265 x 155 x 1006 (1024) |
10 |
7 |
3,200 |
40 / 230 |
18 |
| HC-1100 (S) |
265 x 155 x 1106 (1124) |
11 |
7 |
3,520 |
44 / 230 |
19.8 |
| HC-1200 (S) |
265 x 155 x 1206 (1224) |
12 |
8 |
3,840 |
48 / 230 |
21.6 |
| HC-1300 (S) |
265 x 155 x 1306 (1324) |
13 |
9 |
4,160 |
52 / 230 |
23.4 |
| HC-1400 (S) |
265 x 155 x 1406 (1424) |
14 |
9 |
4,480 |
56 / 230 |
25.2 |
| HC-1500 (S) |
265 x 155 x 1506 (1524) |
15 |
10 |
4,800 |
60 / 230 |
27 |
| HC-1600 (S) |
265 x 155 x 1606 (1624) |
16 |
11 |
5,120 |
64 / 250 |
28.8 |
| HC-1700 (S) |
265 x 155 x 1706 (1724) |
17 |
11 |
5,440 |
68 / 250 |
30.6 |
| HC-1800 (S) |
265 x 155 x 1806 (1824) |
18 |
12 |
5,760 |
72 / 250 |
32.4 |
| HC-1900 (S) |
265 x 155 x 1906 (1924) |
19 |
13 |
6,080 |
76 / 250 |
34.2 |
| HC-2000 (S) |
265 x 155 x 2006 (2024) |
20 |
13 |
6,400 |
80 / 250 |
36 |
| Hyper Clean & Air Knife Type & USC System 对比 |
◈ Coanda effect表面不会形成 laminar flow，异物去除率及收集效率最大化
◈ 与只适用平面产品的 Air Knife & USC System的不同 ，Hyper Clean Series不仅适用平面，还 适用成型部件及构造复杂的产品
◈ Air Knife & USC System异物收集方式为通过长度方向的slit真空吸力收集，因此长度方向均匀的收集难，但是Hyper Clean Series喷射的空气，产品表面形成冲击利用自然上升的旋转空气，根本解决了收集不均匀问题点 .
◈ USC System安装距离为与产品表面5mm 以内(一般 1~2mm) ，Hyper Clean Series与产品表面5~15（20）mm 内安装启动，比较安全.
◈ Air Knife & USC System速度在150mm/sec以内可以清洁, Hyper Clean Series速度在600mm/sec以上 时也可以清洁.
|

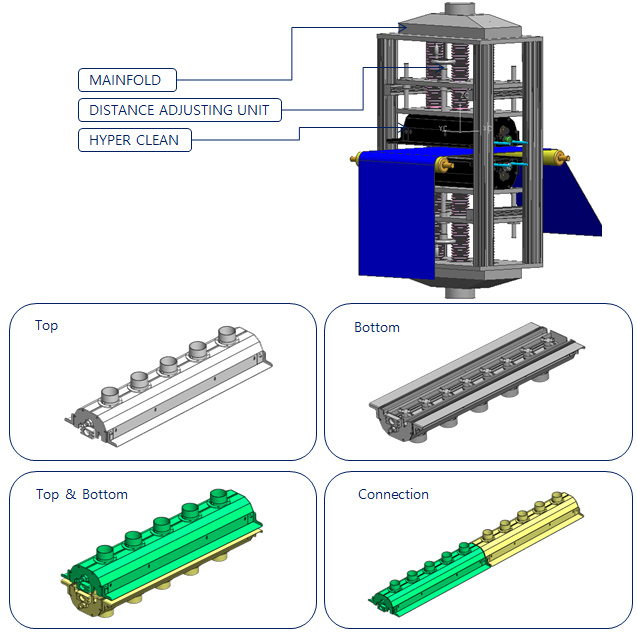

| Hyper Clean 安装 |
| Hyper Clean 应用 |
◈ Display/Semiconductor industry, Print Automotive industry
◈ ting workshops / Glass industry / Electrical workshops
◈ Film industry / Wood processing / Food manufacture
◈ Medical technology / Furniture manufacture / Paper manufacture, etc
|
|
|
|
