Hyper Clean HCB 제품 개요
회전 브러쉬를 장착한 접촉식 Surface Cleaning 장치로서 정전기 및 결합속성의 Particle 까지 Cleaning 할 수 있는 강력한 세정장치 입니다.
Hyper Clean HCB 제품 구성 및 특징
- Hyper Clean HCB Series는 밀폐된 구조를 가지고 있으며, 다음과 같은 기능 및 구성을 하고 있습니다.

◈ 제품표면 및 Brush의 정전기를 제거 하기 위한 Ionization Bars
◈ 구동 Motor를 이용한 Rotating Brush
◈ Brush Cleaning 및 청결을 유지 시켜주는 Air Knife
◈ 밀폐된 구조의 강력한 진공 흡입 확장슬롯

- Air Knife X-Stream은 전체길이에 대하여 균일하고 높은 유속의 공기를 얇은 박막형태로 공급합니다. 이는 static bar에서 생성된 이온을 brush표면 까지 유도하여 Brush에 잔존하는 정전기와 먼지,particle등을 효과적으로 제거 할 수 있습니다.

- Hyper Clean HCB Series는 compressed air filter regulator valve, extractor fan, CE-NA Series Dust collector등과 연결하여 사용 하실 수 있습니다.
Hyper Clean HCB 작동원리
- Rotating Brush : Variable by Frequency converter
- Ionization Bar : 2 AC type Ionizing bars
- Brush 조정 높이 : ± 5 mm
- Brush 지름 : Ø60
- Brush 회전 속도 : Max. 3,000 RPM
- Brush Cleaning Unit : Air Knife (Operating Pressure 1~3 bar)
- Working Clearance : 1~5 mm

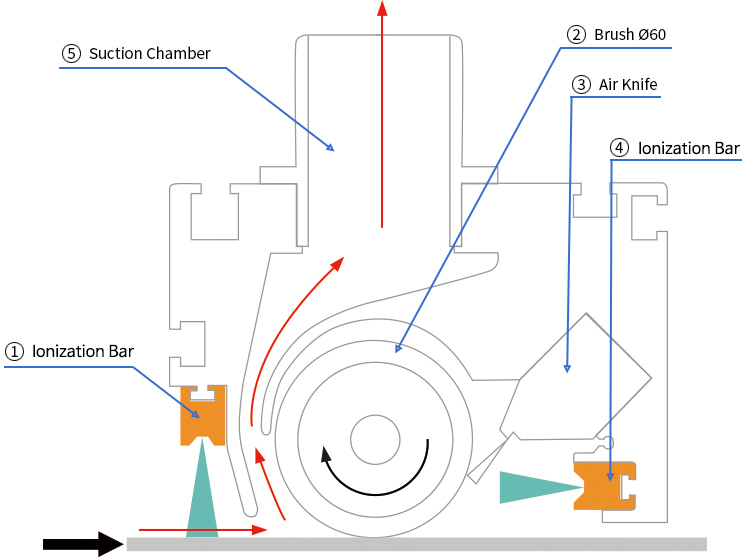

Hyper Clean HCB 구성 요소
- ① Ionization bar : 제품 표면의 정전기를 제거 합니다
- ② Brush : ① Ionization bar에 의해서 정전기가 제거된 입자 등을 Suction Slot으로 유도 합니다.
- ③ Air Knife / ④ Ionization bar : ③ Air Knife는 ② Brush를 청결하게 유지시켜주며 ④ ionization bar 는 Brush를
      제전 시켜 줍니다.
- ⑤ Suction Chamber : Suction Slot으로 유도된 입자 등을 포집하여 집진 시스템으로 효과적으로 유도 될 수 있도록 합니다.

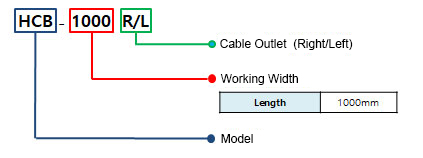

모델선정 방법
Hyper Clean HCB 제품 규격

Model

Dimension
W x H x L

Brush Motor
(W)

배기
수량

Max. CDA 소비량
(LPM)/2.8bar

집진용량 / 정압
(CMM) / (mmAq)

무게
(Kg)

HCB-100 162 x 170 x 193.1 200 1(Ø50) 192 3 / 200 8
HCB-200 162 x 170 x 293.1 200 1(Ø63) 384 6 / 200 9
HCB-300 162 x 170 x 393.1 200 1(Ø63) 576 9 / 200 11
HCB-400 162 x 170 x 493.1 200 2(Ø63) 768 12 / 230 13
HCB-500 162 x 170 x 593.1 400 2(Ø63) 960 15 / 230 15
HCB-600 162 x 170 x 693.1 400 3(Ø63) 1,152 18 / 230 17
HCB-700 162 x 170 x 793.1 400 3(Ø63) 1,344 21 / 230 19
HCB-800 162 x 170 x 893.1 400 3(Ø63) 1,536 24 / 230 21
HCB-900 162 x 170 x 993.1 750 4(Ø63) 1,728 27 / 230 24
HCB-1000 162 x 170 x 1093.1 750 4(Ø63) 1,920 30 / 230 26
HCB-1100 162 x 155 x 1193.1 750 5(Ø63) 2,112 33 / 230 28

Brush RPM

500 1,000 1,500 2,000 2,500 3,000
Peripheral Speed of Brush (m/min) 94 188 282 376 471 565
Recommendable Moving Speed (m/min) ~31 ~62 ~94 ~125 ~157 ~188
Hyper Clean HCB 설치
① Suction Hose
② Manifold
③ Hyper Clean HCB
④ Suction Port
⑤ CE-NA Series Dust Collector

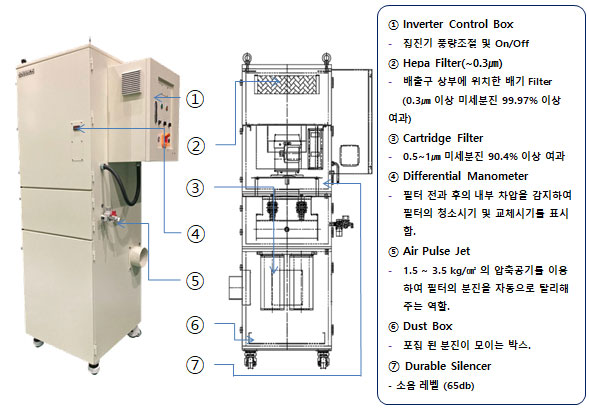

Dust Collector
Dust Collector 선정
모델 선정 방법
Dust Colloector Dimension Table
