Hyper Clean Series는 비 접촉식 Surface Cleaning 장치로서 평판 및 성형화된 부품 및 구조화된 제품의 세정에 적합한 제품 입니다.
회전노즐은 제품의 표면에 공기맥동 및 강력한 요동치는 공기흐름을 형성하여 제품 표면의 이물을 제거합니다.
Hyper Clean 제품 특징
◈ 공기맥동 및 태풍같이 강력히 요동치는 공기의 회전을 유도하는 Multi-Rotating Nozzle
◈ 밀폐된 구조의 강력한 진공 흡입 확장슬롯
◈ 고효율 설계된 Aluminum alloy Chamber & Suction guide & stainless steel (Rotating nozzle)
◈ Compressed air 사용하여 작동, 설치 및 유지보수가 용이함.
◈ 공기압력 0.6bar(0.06Mpa)~3.5bar(0.35 Mpa) 오차범위 안에서 동일한 RPM 유지
◈ Hyper Clean은 100mm부터 2000mm 까지 100mm 단계로 공급,
◈ 또한 2대를 조합 연결하여 사용 가능

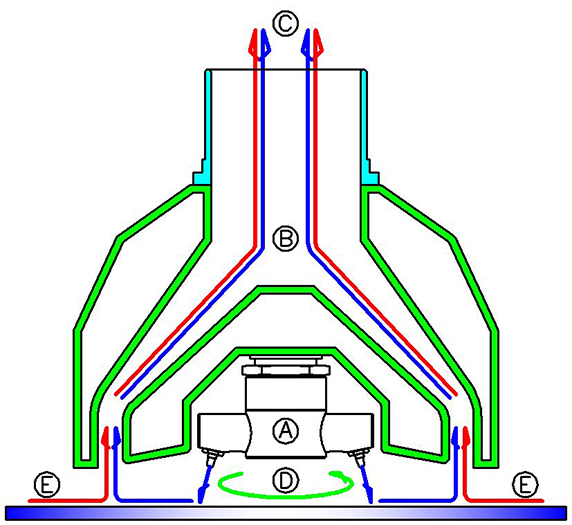

Hyper Clean 작동원리
Multi Channel Nozzle(A)는 압축공기를 동력원으로 하여 고속회전하며, 베르누이의 정리에 기인한 (D)부위에 저압/상승기류를 형성하여 공기와 충돌된 이물을 비산시켜 유도되는 (E)부위 공기와 함께 CHAMBER(B)를 통하여 (C)방향으로 배출하여 집진장치(NA-Series)로 포집

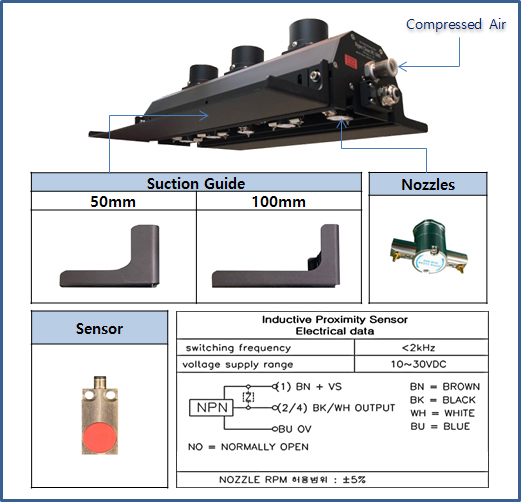

Hyper Clean 구성 요소

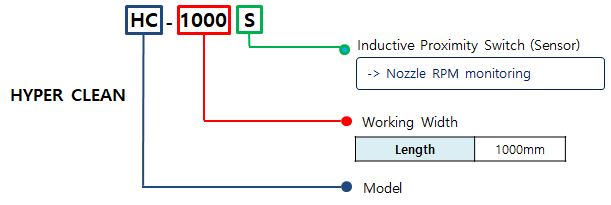

모델선정 방법

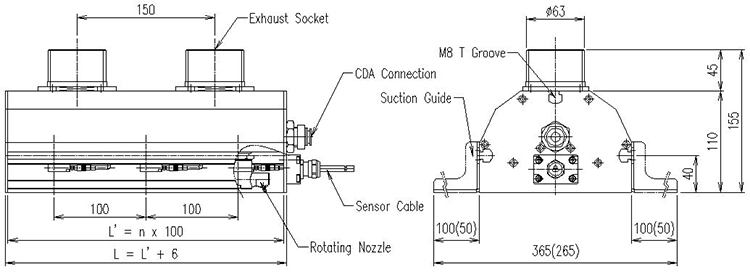

Hyper Clean 제품 규격
Model
Dimension
W x H x L(S)
Nozzle & Sensor
배기
수량
Max. CDA 소비량
(LPM)
집진용량 / 정압
(CMM) / (mmAg)
무게
(Kg)
HC-100 (S)
265 x 155 x 106 (121)
1
1
320
4 / 200
1.8
HC-200 (S)
265 x 155 x 206 (221)
2
1
640
8 / 200
3.6
HC-300 (S)
265 x 155 x 306 (321)
3
2
960
12 / 200
5.4
HC-400 (S)
265 x 155 x 406 (421)
4
3
1,280
16 / 230
7.2
HC-500 (S)
265 x 155 x 506 (521)
5
3
1,600
20 / 230
9
HC-600 (S)
265 x 155 x 606 (621)
6
4
1,920
24 / 230
10.8
HC-700 (S)
265 x 155 x 706 (721)
7
5
2,240
28 / 230
12.6
HC-800 (S)
265 x 155 x 806 (824)
8
5
2,560
32 / 230
14.4
HC-900 (S)
265 x 155 x 906 (924)
9
6
2,880
36 / 230
16.2
HC-1000 (S)
265 x 155 x 1006 (1024)
10
7
3,200
40 / 230
18
HC-1100 (S)
265 x 155 x 1106 (1124)
11
7
3,520
44 / 230
19.8
HC-1200 (S)
265 x 155 x 1206 (1224)
12
8
3,840
48 / 230
21.6
HC-1300 (S)
265 x 155 x 1306 (1324)
13
9
4,160
52 / 230
23.4
HC-1400 (S)
265 x 155 x 1406 (1424)
14
9
4,480
56 / 230
25.2
HC-1500 (S)
265 x 155 x 1506 (1524)
15
10
4,800
60 / 230
27
HC-1600 (S)
265 x 155 x 1606 (1624)
16
11
5,120
64 / 250
28.8
HC-1700 (S)
265 x 155 x 1706 (1724)
17
11
5,440
68 / 250
30.6
HC-1800 (S)
265 x 155 x 1806 (1824)
18
12
5,760
72 / 250
32.4
HC-1900 (S)
265 x 155 x 1906 (1924)
19
13
6,080
76 / 250
34.2
HC-2000 (S)
265 x 155 x 2006 (2024)
20
13
6,400
80 / 250
36

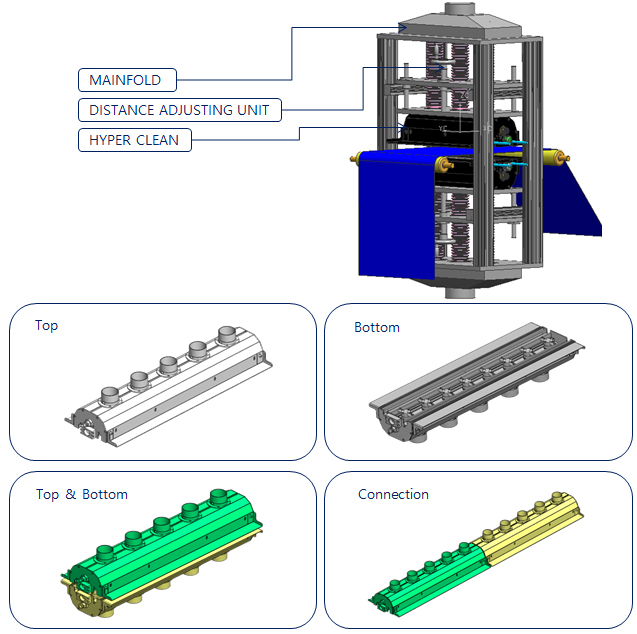

Hyper Clean 설치
Hyper Clean Application
◈ Display/Semiconductor industry, Print Automotive industry
◈ ting workshops / Glass industry / Electrical workshops
◈ Film industry / Wood processing / Food manufacture
◈ Medical technology / Furniture manufacture / Paper manufacture, etc
Hyper Clean 제품 개요
