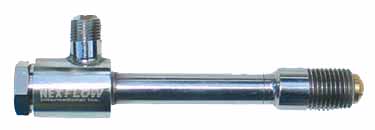

Vortex Tubes

Vortex Tube는 공급된 압축 공기를 차가운(Cold) 공기와 뜨거운(Hot) 공기로 분리 해 주는 장치로서 최저 -46℃냉기를 만들어 줄 수 있습니다.
제품개요

Vortex Tube는 뜨거운(Hot End) 공기 토출구측에 조절밸브가 내장되어 공급된 압축 공기량 에 대한 냉기비율을 조절할 수 있습니다. 또한 이렇게 조절 함으로서 다양한 냉기의 온도를 만들어 낼 수 있습니다.
Vortex Tube는 stainless steel body, Brass valve, Viton O-ring으로 구성되어 보다 악조건의 환경에서도 오래 사용할 수 있게 구성 되었습니다.


Vortex Tube의 장점 Benefits
설명: http://www.nex-flow.net/sub04/images/dot.gif소형, 경량, 간단한 구조이며 휴대 및 장착 사용이 용의 합니다
설명: http://www.nex-flow.net/sub04/images/dot.gif압축공기의 공급만으로 작동 되므로 안전 하며 근본적인 방폭구조 입니다.
설명: http://www.nex-flow.net/sub04/images/dot.gifVortex Tube는 stainless Steel 로 만들어 집니다.
설명: http://www.nex-flow.net/sub04/images/dot.gifBrass재질의 Generator와 Control Valve, Viton O-rings를 사용합니다
설명: http://www.nex-flow.net/sub04/images/dot.gifGenerator를 쉽게 교체하여 다양한 공기 흐름량 및 냉각용량을 만들어 낼수 있습니다

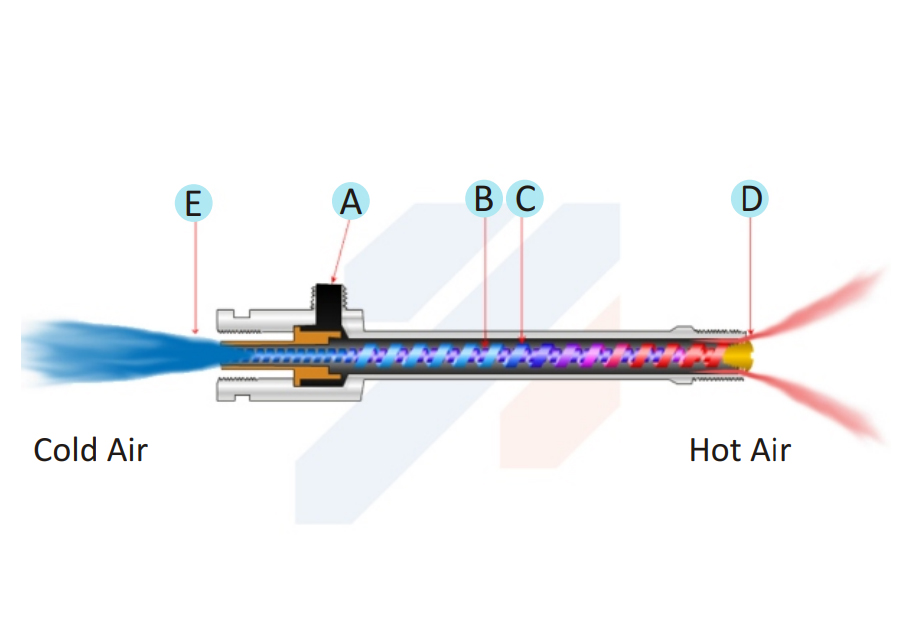

Vortex Tube의 동작원리

Point(A)를 통하여 Vortex Tube 내부로 공급된 압축공기는 Generator에 유도되어 고속회전 하면서 Hot End 방향으로 진행되면서 됩니다. 이때 Hot End에 설치된 Control Valve에 의하여 공기의 흐름이 Hot End 진행 방향의 공기흐름( B)과 역방향으로 되돌아오는 공기흐름(C)이 만들어 집니다. 외곽에서 고속회전 하면서 Hot End 방향으로 진행,배출 되는 공기는 뜨거워 지고, 중앙의 역방향 공기흐름은 차가워 집니다. 온도 및 냉각용량은 Hot End plug (D) 와 generator를 사용하여 바꾸어 줄 수 있습니다.

Model # SCFM @100 PSIG inlet
(SLPM @ 6.9 BAR inlet)		 Btu/hr. at 100 PSIG
(Watts at 6.9 BAR)		 Size
50002H 2
(57)		 145
(42)		 small
50004H 4
(142)		 290
(85)		 small
50008H 8
(226)		 750
(170)		 small
50010H 10
(283)		 730
(214)		 medium
50015H 15
(425)		 1100
(322)
 mediun
50025H 25
(708)		 1800
(527)		 mediun
50030H 30
(850)		 2100
(615)		 mediun
50040H 40
(1133)		 2900
(849)		 mediun

Model # SCFM @100 PSIG inlet
(SLPM @ 6.9 BAR inlet)		 For Cold Temperature Size
50002C 2
(57)		 ---- small
50004C 4
(142)		 ---- small
50008C 8
(226)		 ---- small
50010C 10
(283)		 ---- medium
50015C 15
(425)		 ----
 mediun
50025C 25
(708)		 ---- mediun
50030C 30
(850)		 ---- mediun
50040C 40
(1133)		 ---- mediun

Temperature drop of cold air,
°F (ºC) in blue		 Temperature rise of hot air,
°F (ºC) in red
Pressure Supply Cold Fraction %
PSIG (BAR) 20 30 40 50 60 70 80
20(1.4) 62(34) 60(33) 56(31) 51(28) 44(24) 36(20) 28(16)
  15(8) 25(14) 36(20) 50(28) 64(26) 83(46) 107(59)
40(2.8) 88(48) 85(46) 80(42) 73(39) 63(34) 52(28) 38(20)
  21(11) 35(18) 52(28) 71(38) 92(50) 117(62) 147(80)
60(4.1) 104(57) 100(55) 93(51) 84(46) 73(40) 60(33) 46(25)
  24(14) 40(22) 59(33) 80(44) 104(57) 132(73) 166(92)
80(5.5) 115(63) 110(62) 102(56) 92(51) 80(45) 66(36) 50(28)
  25(14) 43(24) 63(35) 86(47) 113(63) 143(80) 180(100)
100(6.9) 123(68) 118(65) 110(61) 100(55) 86(48) 71(39) 54(30)
  26(14) 45(25) 67(37) 90(50) 119(66) 151(84) 191(106)
120(8.4) 129(72) 124(69) 116(64) 104(58) 91(50) 74(41) 55(31)
  26(14) 46(26) 69(38) 94(52) 123(68) 156(86) 195(108)
다양한 압축공기 공급압력 및 냉기비율(Cold Fraction %)에 대하여 공급된 압축공기 온도 ± 상승,하강온도 를 개략적 표시
